마이크로웨이브 도파관(3stub tuner)

마이크로웨이브 장비에서는 전자파 전력원(마그네트론)으로부터 가능한 많은 전력을 Cavity까지 손실없이 전달하기 위하여 도파관(waveguide) 또는 부하에 따른 임피던스를 정합시켜주어야 하고, 또한 반사파를 최소화 시켜주어야 가열 효율의 극대화를 이룰 수 있습니다. 부하 임피던스를 정합(매칭)하지 않으면 Cavity에서 반사되는 반사전력은 전원 발진기 쪽으로 되돌아가 마이크로파의 높은 전계가 발생되어지는데 마그네트론 및 전원공급장치 등이 파손되어 마이크로웨이브 장비의 잦은 고장의 원인이 됩니다.

부하 임피던스는 Cavity내의 부하(시료)의 양, 크기, 위치, 온도, 유전율 등에 따라 달라지게 되는데, 이렇게 부하에 따른 임피던스를 정합시켜주는 도파관이 3-stub tuner 라는 도파관 입니다.

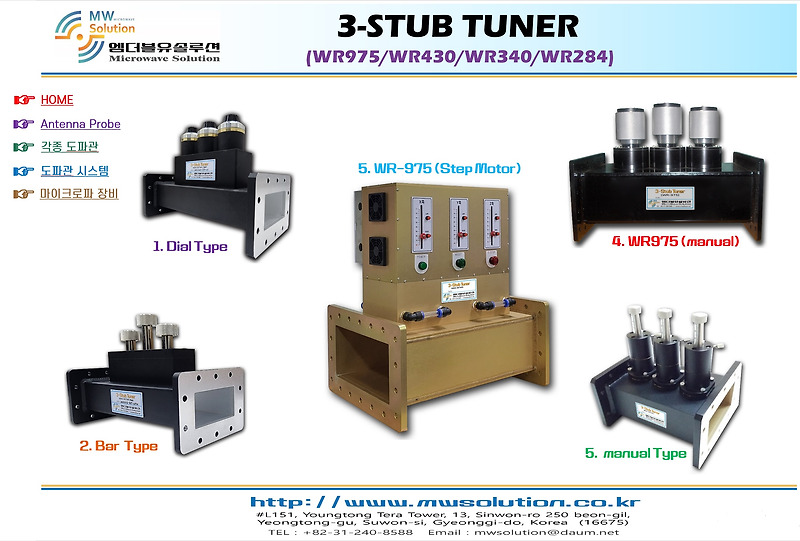

3-stub tuner 도파관 규격은 915Mhz에서는 WR975가 사용되고, 2450Mhz에서는 WR430(WG8), WR340(WG9A), WR284(WG10)이 사용됩니다.

엠더블유 솔루션(www.mwsolution.co.kr)에서는 각종 3-stub tuner도파관(waveguide)을 직접 제작 공급하고 있습니다.
